Описание

Горещовалцувани двураменни профили от конструкционна стомана

Размери

Съгласно технически спецификации ГОСТ 8239-89.

Технически спецификации

Марка материал: 3ps
Технически условия – съгласно стандарт ГОСТ 380-2005, ГОСТ 535-2005.
Допустими отклонения – съгласно ГОСТ 8239-89.
Документ от контрол EN 10204/3.1.

Приложение

В строителството за изграждане на стоманени и стоманобетонни конструкции, в машиностроене.


ГОСТ 8239-89 Двойно Т
Означение № Размери мм. Тегло 1 мeтър / кг. Площ напречно сечение F см.кв. Wx см.куб. Wy см.куб.

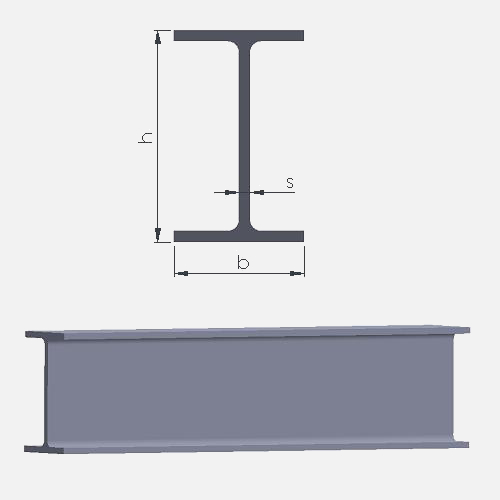

h b s t R r
10 100 55 7,2 7,00 2,5 9,64 12,00 39,70 6,49
12 120 64   7,3 7,50 3,0 11,50 14,70 58,40 8,72
14 140 73 7,5 8,00 3,0 13,70 17,40 81,70 11,50
16 160 81 4,5 4,8 7,8 8,50 3,5 15,90 20,20 109,00 14,50
18 180 90 4,9 5,0 8,1 9,00 3,5 18,40 23,40 143,00 18,40
20 200 100 5,1 5,2 8,4 9,50 4,0 21,00 26,80 184,00 23,10
22 220 110 5,4 5,6 8,7 10,00 4,0 24,00 30,60 232,00 28,60
24 240 115 6,0 6,5 9,5 10,50 4,0 27,30 34,80 289,00 34,50
27 270 125 7,0 7,5 9,8 11,00 4,5 31,50 40,20 371,00 41,50
30 300 135 8,3 10,2 12,00 5,0 36,50 46,50 472,00 49,90
33 330 140 9,0 12,2 13,00 5,0 42,20 53,80 597,00 59,90
36 360 145 10,0 12,3 14,00 6,0 48,60 61,90 743,00 71,10
40 400 155 11,0 13,0 15,00 6,0 57,00 72,60 953,00 86,10
45 450 160 12,0 14,2 16,00 7,0 66,50 84,70 1231,00 101,00
50 500 170 15,2 17,00 7,0 78,50 100,00 1589,00 123,00
55 550 180   16,5 18,00 7,0 92,60 118,00 2035,00 151,06
60 600 190 17,8 20,00 8,0 108,00 138,00 2560,00 182,00
